【一】知识梳理
1.电场线
(1)法拉第用电场线形象地描述电场。
(2)对电场线的理解
①电场线是画在电场中的一条条有方向的曲线,曲线上每点的切线方向表示该点的电场强度方向。
②在同一幅图中,电场强度较大的地方电场线较密；电场强度较小的地方电场线较疏。
③电场线不是实际存在的曲线,是为了形象地描述电场而假想的线。
(3)两个特点
①电场线从正电荷或无限远出发,终止于无限远或负电荷。
②同一电场的电场线在电场中不相交,这是因为在电场中任意一点的电场强度不可能有两个方向。
2.匀强电场
(1)定义:如果电场中各点电场强度的大小相等、方向相同,这个电场就叫作匀强电场。
(2)匀强电场的电场线:间隔相等的平行线。

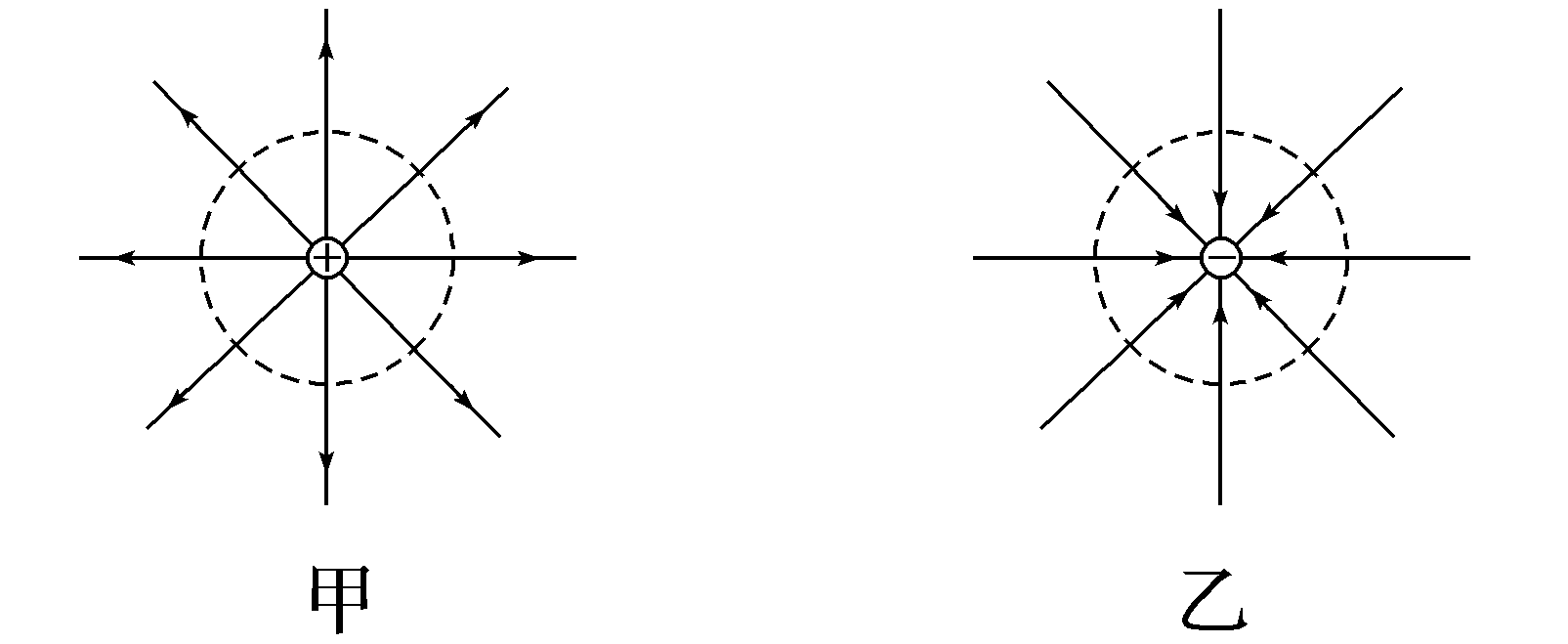

【二】深化提升点电荷的电场线(如图所示)
(1)点电荷的电场线呈辐射状,正电荷的电场线向外至无限远,负电荷则相反。
(2)以点电荷为球心的同一球面上,电场线疏密相同,但方向不同,说明电场强度大小相等,但方向不同。离场源电荷越近,电场线越密集,电场强度越大。
(3)同一条电场线上,电场强度方向相同,但大小不等。实际上,点电荷形成的电场中,任意两点的电场强度都不同。
二、两等量点电荷的电场【知识梳理】

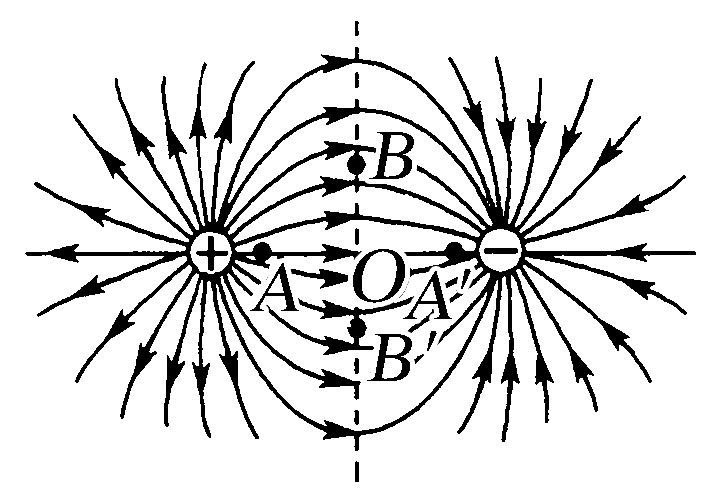

1.等量异种点电荷
(1)连线上电场强度大小:O点最小,从O点沿连线向两边逐渐变大。
(2)中垂线上电场强度大小:O点最大,从O点沿中垂线向两边逐渐变小。
(3)关于O点对称的点A与A′、B与B′的电场强度:等大同向。
2.等量同种(正)点电荷(1)连线上电场强度大小:O点为零,从O点沿连线向两边逐渐变大。
(2)中垂线上电场强度大小:O点为零,从O点沿连线向两边逐渐变大。
(3)关于O点对称的点A与A′、B与B′的电场强度:等大反向。
3.特别提示:
等量同种点电荷的中垂线上电场强度有两个极值点,
等量异种点电荷的中垂线上电场强度方向均相同。

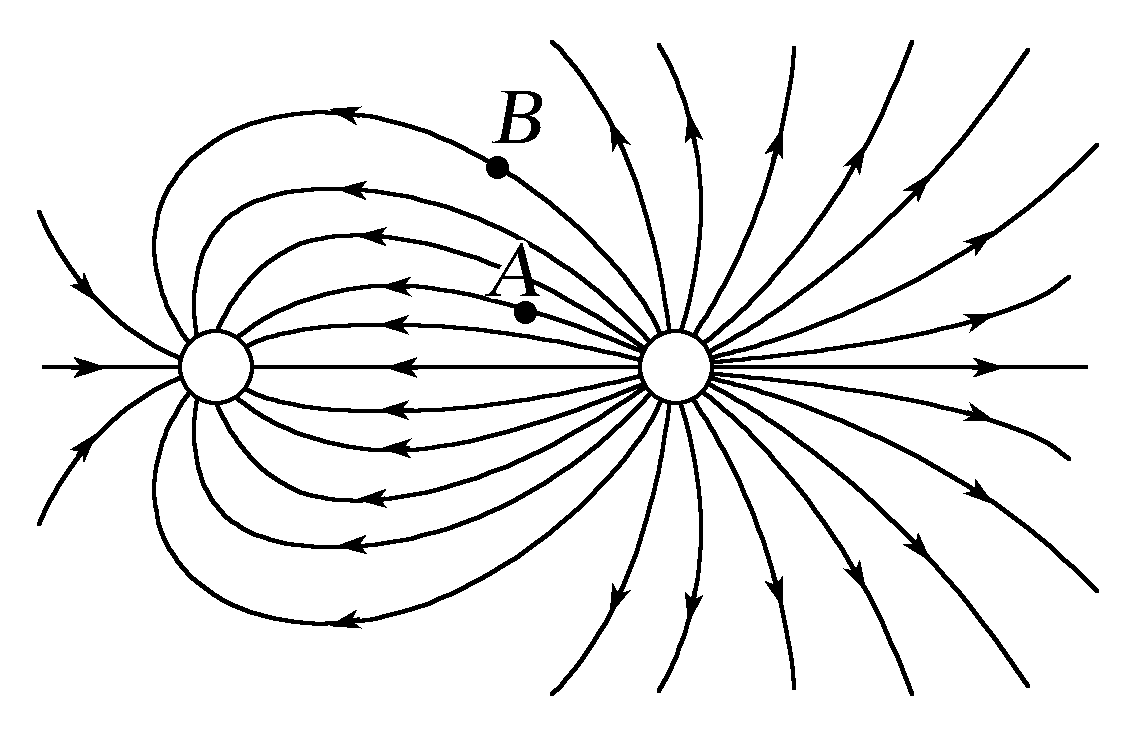

4.拓展思考：一对不等量异号点电荷的电场线如何分布？
